Две или несколько подвижно или неподвижно соединяемых деталей называют сопрягаемыми. Поверхности, по которым происходит соединение деталей, называют сопрягаемыми. Остальные поверхности называют несопрягаемыми (свободными).

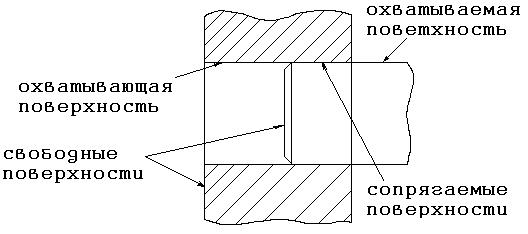

Рис. 1.6. Сопряжение вала и отверстия

Посадкой называется характер соединения деталей, определяе­мый величиной получающихся в нем зазоров или натягов.

Посадка характеризует свободу относительного перемещения соединяемых деталей или степень сопротивления их взаимному смещению.

Различают три типа посадок: с зазором, с натягом и переход­ные посадки.

При графическом изображение поле допуска заключено между двумя линиями, соответствующими верхнему и нижнему отклонениям относительно нулевой линии (рис.1.7).

  Рис. 1.7. Поля допусков отверстия и вала при посадке с зазором

Посадки с зазором. Посадкой с зазором называется посадка, при которой всегда обеспечивается зазор в соединении, т.е. наименьший предельный размер отверстия больше наибольшего предельного размера вала или равен ему (поле допуска отвер­стия расположено над полем допуска вала) (рис. 1.8).

Зазор S - положительная разность размеров отверстия и вала. Зазор обеспечивает возможность относительного перемещения сопряженных деталей.

Основными характеристиками посадки с зазором являются:

- наименьший зазор Smin = Dmin - dmax;

- наибольший зазор Smax = Dmax - dmin;

- действительный зазор SД = DД – dД;

- допуск зазора Ts = Smax - Smin = (Dmax - dmin) - (Dmin - dmax) = (Dmax- Dmin) + ( dmax - dmin) = TD + Td

Рис. 1.8. Схемы расположения полей допусков при посадках с зазором

Посадки с натягом. Посадкой с натягом называется посадка, при которой всегда обеспечивается натяг сопряженная в соединении, т.е. наибольший предельный размер отверстия меньше наименьшего предельного размера вала или равен ему (поле допуска отвер­стия расположено под полем допуска вала) (рис. 1.9).

Натяг N - положительная разность размеров вала и отверстия до сборки. Натяг обеспечивает взаимную неподвижность деталей после их сборки

Рис. 1.9. Схемы расположения полей допусков при посадках с натягом

Основными характеристиками посадки с натягом являются:

- наибольший натяг Nmax = dmax - Dmin;

- наименьший натяг Nmin = dmin - Dmax;

- действительный натяг NД = dД-DД,

- допуск натяга TN = Nmax - Nmin = (dmax - Dmin) - (dmin - Dmax) = (dmax - dmin) + (Dmax - Dmin) = Td + TD.

Переходные посадки. Переходной посадкой называется посадка, при которой возможно получение как зазора, так и натяга в зависимости от действительных размеров отверстия и вала (поля допусков отверстия и вала перекрываются частично или полно­стью) (рис. 1.10).


Переходные посадки используют для неподвижных соединений в тех случаях, когда при эксплуатации необходимо проводить разборку и сборку, а также когда к центрированию деталей предъяв­ляются повышенные требования.

Рис. 1.10. Схемы расположения полей допусков при переходных посадках

Переходные посадки, как правило, требуют дополнительного закрепления сопрягаемых деталей, чтобы гарантировать неподвиж­ность соединений (шпонки, штифты, шплинты и другие крепеж­ные средства).

Основными характеристиками переходных посадок являются:

- наибольший натяг Nmax = dmax - Dmin;

- наибольший зазор Smax = Dmax - dmin

- действительный натяг NД = dД - DД

или

- действительный зазор SД = DД - dД;

- допуск посадки (натяга) TN = Nmax + Smax = (dmax - Dmin) + (Dmax - dmin) = (dmax - dmin) +(Dmax - Dmin) = Td + TD
